S3000

Módulo de Inyección e Ignición

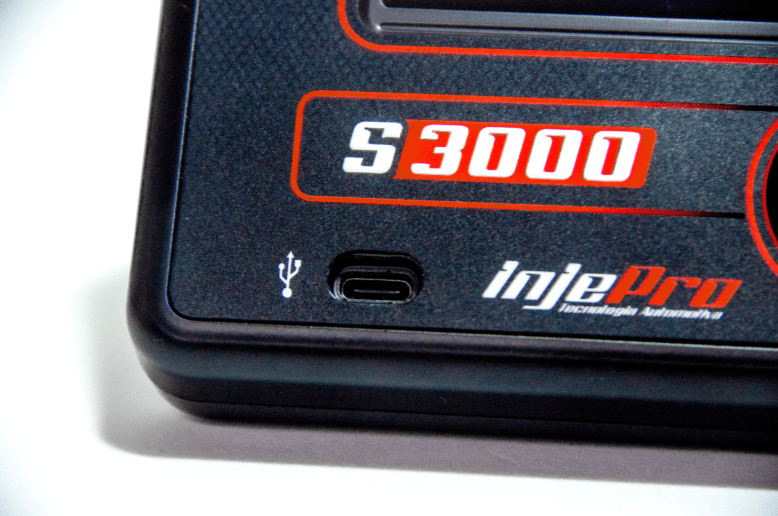

El módulo InjePro S3000 ofrece control de Inyección y encendido en forma profesional para motores de 1 a 12 cilindros con mapas de inyección completos y de alta resolución.

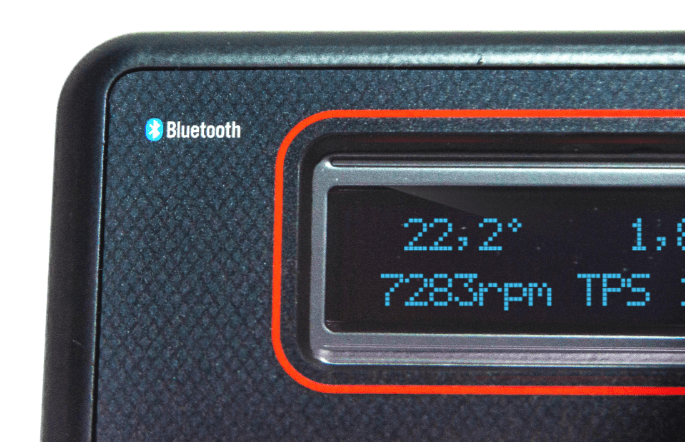

Su configuración puede ser hecha a través del software dedicado Injepro o por el propio módulo a través de las teclas y display. También es posible el uso vía Bluetooth con aplicación Injepro.

Posee datalogger integrado con más de 34 canales de visualización, dos horas de grabación, programable en tiempo real a través del display, del Dash Pro InjePro o de ordenador con el software dedicado.

Informaciones técnicas

Entradas de señal

6 Entradas de señales con hilos blancos numerados de 1 a 6, con posibilidad de configuración entre las opciones:

1. Señal TPS;

2. Temperatura del aire;

3. Temperatura del motor;

4. Map Externo;

5. Sonda Banda Estrecha NB;

6. Botón de dos pasos;

7. Botón Burnout;

8. Botón Nitro;

9. Botón Boost;

10. Presión Combustible;

11. Presión Aceite;

12. Sensor Presión Aire Acondicionado;

13. Botón Aire Acondicionado;

14. Analógico 0-5v;

15. Referencia RPM.

16. Sensor de Fase

Salidas de accionamiento cables azules

03 Salidas de accionamiento negativo con posibilidad de configuración entre las opciones:

1. Banco A

2. Banco B

3. Banco C

4. Nitro PWM

5. Boost

6. Comando Variable PWM

7. Solenoide de la Lenta

Salidas de accionamiento cables grises

08 Salidas de accionamiento negativo con posibilidad de configuración entre las opciones:

1. Salida Ignición 01;

2. Salida Encendido 02;

3. Salida de Encendido 03;

4. Salida Encendido 04;

5. Salida de encendido 05;

6. Salida Encendido 06;

7. Ignición Distribuidor 5v;

8. Ignición Distribuidor 12v;

9. Solenoide de la Lenta;

10. Electro-Ventilador 01;

11. Electro-Ventilador 02;

12. Shift Alerta;

13. Comando Variable;

14. Nitro;

15. Bomba de Combustible ON / OFF;

16. Tacómetro;

17. Aire Acondicionado.

Especificaciones

• Inyección semi- secuencial para motores de hasta 6 cilindros; o 4 cilindros semi- secuencial con posibilidad de banca para suplementar o Boost, o nitro PWM o Comando PWM;

• Tres (03) diferentes mapas de inyección configurables (Bancadas A, B, C);

• Ignición secuencial para motores hasta 6 cilindros y chispa perdida hasta 12 cilindros;

• Mapa completo de inyección con 1300 puntos de ajuste (Tabla 50 × 26);

• 1 Mapa completo para controles PWM con 1300 puntos de ajuste (Tabla 50 × 26), pudiendo accionar comando variable (VTI), nitro progresivo, Boost PWM;

• Corrección de inyección e ignición por temperatura del motor y temperatura del aire con escala ajustable de 11 puntos;

• Corrección de inyección e ignición por TPS con escala ajustable de 11 puntos;

• Corrección de inyección e ignición por MAP con escala ajustable de 50 puntos;

• Ajuste rápido de inyección y encendido total;

• Inyección rápida;

• Corrección de inyección por tensión de la batería;

• Corrección de la inyección después del arranque;

• Mapa de punto de ignición para ralentí;

• Mapa de inyección e ignición para arranque del motor;

• Control de electro-ventilador por temperatura del motor con dos velocidades y enriquecimiento de combustible;

• Control de la bomba de combustible temporizada;

• Control de Boost de 3 etapas con accionamiento por botón, tiempo o RPM;

• Configuración para accionar el compresor de aire acondicionado;

• Función Burnout con enriquecimiento y retardo de punto;

• Función bidireccional con enriquecimiento y retraso de punto;

• Control de largada por rotación y tiempo;

• Corte de combustible en la desaceleración (cut-off);

• Limitador de rotación por ignición, encendido y combustible o sólo combustible;

• Control activo de torque del motor por tiempo, destratamiento, variación de RPM o cambio de marchas;

• Retraso de punto y enriquecimiento de combustible para nitro;

• Alertas visuales para exceso de rotación, presión, temperatura del motor, exceso de apertura de los inyectores y apagado de motor para presión mínima de aceite (utilizando sensor SPI 10/13/17);

• Anti-Lag para turbo;

• Salida para Shift-Light;

• ed con funciones configurables de alerta.

• Medidas del Módulo: 126 x 86 x 26 mm (LxAxP)

• Medidas del Embalaje: 34 x 22 x 6 cm (LxAxP).

• Peso: 2290g
